Producent: RAYMARINE
Zapytaj naszego specjalistę: 58 522 71 36 lub sklep@permatech.pl

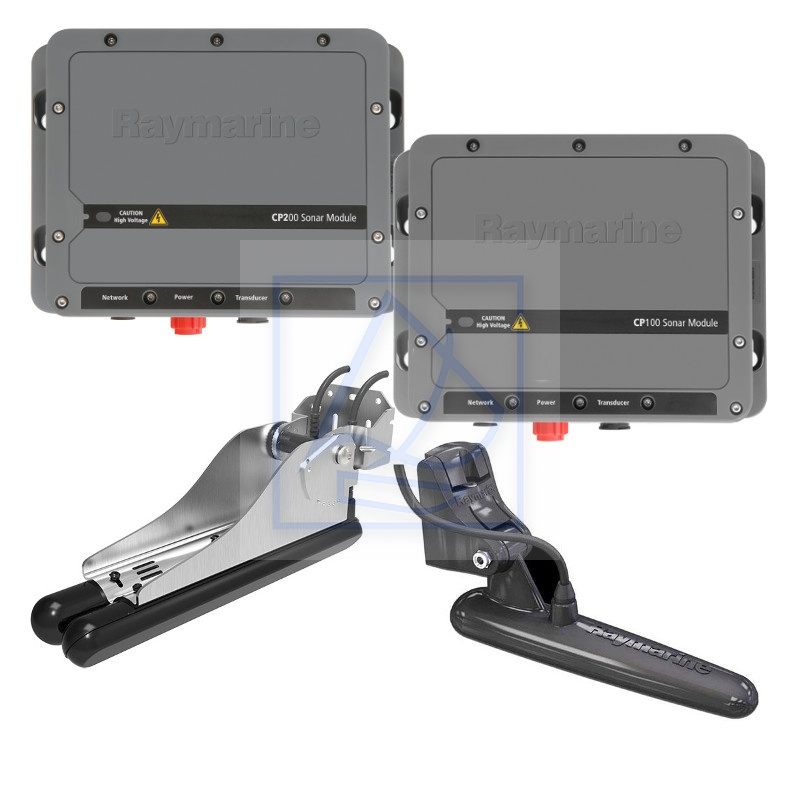

System Pack: moduł echosondy CP100 + moduł echosondy CP200 + przetwornik pawężowy CPT-100 (DownVision + Głębokość + Temperatura) + przetwornik pawężowy CPT-200 (SideVision + Głębokość + Temperatura)
Moduł echosondy CP100 z CHIRP DownVision™:
Visionality – Oglądaj prawdziwy świat pod łodzią używając technologii Raymarine CHIRP DownVision™
Postępując za wielokrotnie nagradzaną echosondą Raymarine Dragonfly DownVision™ CHIRP, model CP100 przenosi teraz tę technologię do wskaźników wielofunkcyjnych. W połączeniu z intuicyjnym interfejsem użytkownika LightHouse, CP100 może pracować w sieci z seriami wskaźników wielofunkcyjnych a, c, e, i gS (wymagana jest wersja oprogramowania LightHouse v7.35 lub wyższa).
Aplikacje CP100
Wędkowanie na słodkich wodach
CP100 to idealne rozwiązanie sonarowe dla wędkarzy słodkowodnych. W połączeniu ze wskaźnikami Raymarine e Serii HybridTouch, CP100 pozwala wędkującym na słodkich wodach tworzyć sieć wielu wyświetlaczy pod kontrolą HybridTouch. Fotograficzny realizm obrazów CHIRP DownVision łatwo identyfikuje siedliska okoni i innych gatunków ryb słodkowodnych.
Wędkowanie przybrzeżne
Z wydajnością głębi do 600 stóp, CP100 jest doskonałym wyborem dla wędkujących na terenach przybrzeżnych i w zatokach. Oglądaj wraki statków z niespotykana wiernością i używaj drugiego kanału CHIRP do namierzania przynęty i drapieżników.
Przetworniki do CP100
Specjalistyczne dwukanałowe przetworniki CHIRP wprowadzają stożkową wiązkę dla namierzania ryb i ultra szeroką wiązkę wachlarzową dla uzyskania obrazów sonarowych DownVision w fotograficznej jakości.
Dostępne są w konfiguracjach montażu pawężowego, plastikowego przez kadłub i brązowego przez kadłub:
CPT100 Montaż pawężowy
CPT110 Montaż przez kadłub z blokiem korekcyjnym
CPT120 Brązowy, montaż brązowy przez kadłub z blokiem korekcyjnym.
Echosonda CP200 CHIRP SideVision™ poszerza widok podwodnego horyzontu dzięki krystalicznie czystemu widokowi ryb, wabików i podwodnych struktur od jednej do drugiej burty.
Zaprojektowana według tej samej technologii sonaru CHIRP co wielokrotnie nagradzane Raymarine DownVision™, echosonda CP200 używa zaawansowanej technologii przetwarzania sygnału CHIRP pozwalając zobaczyć więcej i w sposób bardziej klarowny oraz wykrywać więcej ryb niż tradycyjne sonary skanujące burty.
Główne cechy i zalety sonaru CP200:
Poznaj Visionality™ - CP200 dostarcza obrazy sonarowe w jakości tak zbliżonej do rzeczywistości, że firma Raymarine nazwała to mianem Visionality™. Zobacz obrazy terenów i obiektów pod wodą w fotograficznej jakości.
Doskonała wydajność pod względem zasięgu - przetwarzanie sygnału Raymarine CHIRP zapewnia wysoką rozdzielczość i niesamowita wydajność pod względem zakresu głębokosci. Identyfiku obiekty i oglądaj ryby aż do głębokości 600 stóp (183 m) po obu stronach burt!
Technologia CHIRP SideVision™:
Dwie niezależne tablice przetwornika - najlepsza w swojej klasie wydajność skanowania po bokach przy użyciu dwóch wydajnych tablic przetwornika z dedykowanymi kanałami sonaru CHIRP.
Oglądaj szerzej- niezależnie regulowane tablice przetwornika pozwalają wędkarzom na wstępne ustawienie kąta przetwornika SideVision™ dla aplikacji na głębiny i płycizny. Lewy i prawy obraz sonaru aż do 600' / 183m po każdej stronie jachtu.
Łatwe dopasowanie w sieci - podłącz CP200 do wskaźników wielofunkcyjnych Raymarine z interfejsem LightHouse II, wliczając systemy aSerii, cSerii, eSerii i gS Serii.
Przetwornik CHIRP SideVision™ CPT-200:
Zaprojektowany dla wysoce wydajnego sonaru CHIRP, przetwornik CPT-200 jest doskonale dopasowany do odbiornika CHIRP znajdującego się w CP200.
Główne cechy i zalety przetwornika CPT-200:
Uwaga: Ten przetwornik nie jest odpowiedni dla montażu na jednostkach pływających, w których pawęż znajduje się z tyłu śrub napędowych.
Jednoczesne użycie CHIRP SideVision™ i DownVision™:
Połącz CP200 z CHIRP DownVision™, by uzyskać najlepsze obrazowanie sonaru, co da Tobie kąt widzenia 180 stopni podwodnego krajobrazu. Dodaj CHIRP DownVision™ do swojej sieci razem z echosondą CP100 lub wskaźnikiem wielofunkcyjnym aSerii (tylko modele z wbudowanym DownVision™)
Podwodne obrazy i zdumiewająca technologia CHIRP
Sieciowy moduł echosondy CP100 wprowadza do wskaźników wielofunkcyjnych Raymarine technologię DownVision. CHIRP DownVision w CP100 dostarcza obrazu świata znajdującego się pod łodzią w fotograficznej jakości, pozwalając na oglądanie struktury dna ze zdumiewającymi szczegółami i równoczesne namierzanie ryb.
W przeciwieństwie do konwencjonalnych echosond, które transmitują z każdym pulsem pojedynczą częstotliwość, CP100 używa technologii CHIRP, by dokonywać transmisji poprzez szerokie spektrum częstotliwości sonarowych na każdy puls - w rezultacie otrzymuje się dużo wyższą rozdzielczość i obrazy sonarowe w jakości fotograficznej.
Widok żółwi wypływających z Australii | |
Wrak statku Nevada, Włochy | |
Wrak łodzi podwodnej |
CP200 - specyfikacja ogólna | |
---|---|
Waga | 0.6 kg (1.32 lbs) |
Połączenia | Zasilanie (kabel zasilania), przetwornik (wtyczka 9 pin), wtyczka sieciowa RayNet |
Specyfikacja CHIRP SideVision™ | |
Kanały | 2 x CHIRP SideVision™ (lewa burta i prawa burta) |
Pokrycie wiązki | Wiązki skierowane na lewą i prawą burtę - szerokie (lewa burta / prawa burta) i wąskie (dziób / rufa) |
Zasięg | Wydajność na zasięgu do 183m (600 stóp) |
Specyfikacja zasilania | |
Nominalne napięcie zasilania | 12 V / 24 V DC |
Zakres napięcia pracy | 10.8 V do 31.2 DC |
Pobór prądu | 5.6 W (maksymalnie) |
Natężenie prądu | 1 A w szczycie |
Bezpiecznik / wyłączniki | 5 A |
Specyfikacja środowiskowa | |
Temperatura pracy | 0°C - +55°C (+32°F - +131°F) |
Temperatura przechowywania | -30°C - +70°C (-22°F - +158°F) |
Wilgotność względna | 95% |
Wodoodporność | IPX6 i IPX7 |
CP100 - specyfikacja ogólna | |
---|---|
Kompatybilność z | nowa a Seria, nowa e Seria, nowa c Seria i gS Seria Uwaga: Upewnij się, że posiadasz najnowszą wersję oprogramowania |
Typ echosondy | CHIRP |
Nominalne napięcie zasilania | Systemy 12/24V DC |
Zakres pracy napięcia | 10.2 - 32 V DC |
Pobór prądu przy pełnej mocy | 3 waty |
Zakres temperatur pracy | 0ºC do +55ºC |
Zakres temperatur przechowywania | -30ºC do +70ºC |
Standard wodoodporności | IPX6 i IPX7 |
Połączenia | Zasilanie (kabel zasilania), przetwornik (wtyczka 9-pinowa) oraz wtyczka sieci Raynet |
Informacja o przetworniku | Maksymalna głębokość DownVision - 600 stóp, tradycyjna - 600 stóp. Centralna częstotliwość DownVision 350 kHz, tradycyjna 200 kHz |
Wymiary CP200:
